硅胶垫片替换EVA垫片实现水泵电机减震降噪

案例背景介绍：

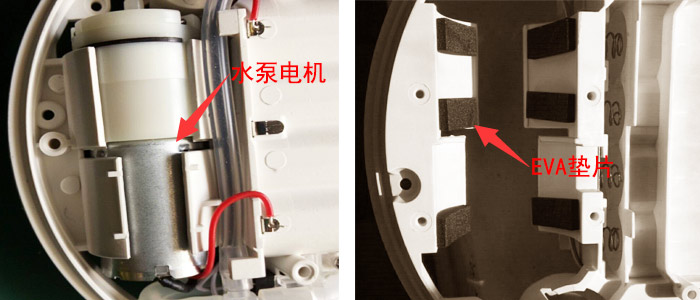

如上图，一款电动吸奶器，内置一个微型水泵，水泵和电机安装于机器的塑料底座上，在电机与底座的卡扣之间以EVA垫片填充，用于减震和降噪。

客人反馈，吸奶器在初期工作工作状态良好，但经数次使用后，整机出现震动明显，同时伴随较大噪音。

原因分析：由于EVA垫片是一种海绵材质，疑为EVA垫片永久变形率偏大，在新机初期，其弹性和厚度能可靠填充于电机与卡扣之间，电机在工作时可以得到有效减震和降噪。但随着使用时间增长，电机工作时的震动持续压迫EVA垫片，使EVA垫片永久变形变薄，导致电机与卡扣之间缝隙增大，不能有效减震和降噪。

改善方案：

• 材质：以永久变形率极低的实体硅胶垫片替代EVA垫片，为保证良好的减震和降噪效果，将硅胶垫片的硬度设定为30A低硬度，使硅胶垫片具备良好的柔韧性和弹性。
• 尺寸：将厚度设定为电机与卡扣之间距离的120%，也就是但装配后，硅胶垫片保持20%左右的压缩比。确保电机与卡扣之间紧配，同时也保证即使外壳老化变形，亦能达到最佳填充减震和降噪效果。

改善结果：将硅胶垫片样品提交客户，新机工作状态与EVA垫片无太大区别，但持续老化测试后，其硅胶垫片的减震和降噪效果明显优于EVA垫片。现正在进行小批量试产，据客户反馈，将在春节后开始大批量生产，将由硅胶垫片全面替换EVA垫片，以实现可靠水泵电机的减震和降噪效果。
