多功能或连体硅胶按键如何防止联动现象

多功能或连体式的硅胶按键通常体现为在同一个大按钮上，存在2个或2个以上不同功能的子按钮，同时要求在使用时各子按钮互相独立，不干涉，不存在联动和误触发的问题。

典型的多功能连体硅胶按键

如上图，多功能或连体式硅胶按键一般存在于家用电器、办公设备和仪器仪表的遥控器或控制面板上，通常为方向键、模式键、音量键等。

为了避免此类硅胶按键在使用时出现联动或误触发的问题，对于多功能或连体键结构设计有一定要求，恒昌硅胶将通过几个典型的案例来解释。

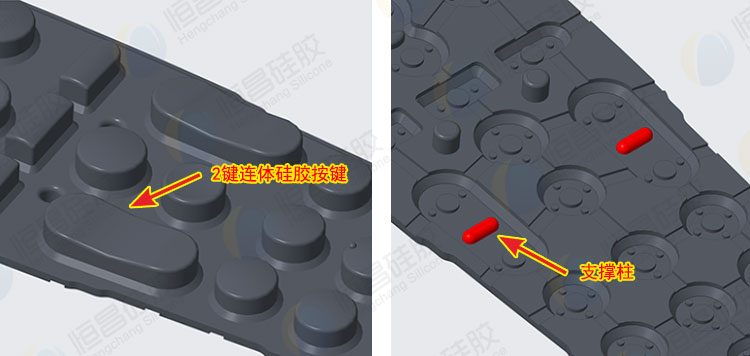

如上图，2键连体的硅胶按键结构。2键连体大多为音量键、频道切换键、加减键等，一般为长方形或椭圆形，是最常见的一种连体结构硅胶按键，在硅胶按键的专业术语里称之为摇摆键。

2键连体硅胶按键防止联动的结构相对比较简单，只需要在KEY底部，2个按钮中间位置加一个支撑柱，用于隔离2个按钮，且支撑柱的高度应略高于2个按钮的导电触点。

当用户按下按钮时，如果从连体键的中间按下，必定是支撑柱先着陆，由于支撑柱高度高于导电触点，此时2个导电触点均悬空，不能与PCB的铜箔接触，无法触发，也就完美避免2键连体的硅胶按键发生联动。

4键连体的硅胶按键结构。4键连体大多为方向键，控制上下左右操作，大多是圆形或椭圆形，在实际的应用中并不常见，主要原因有两个：手感很难做好和体积过大成型效率低。

4键连体硅胶按键防止联动的结构与2键连体硅胶按键的原理类似，也是通过在KEY底部各个按钮之间增加支撑柱的方式。只是支撑柱的分布位置稍有不同，不仅在按钮之间要做支撑柱，在KEY的正中心也需要合理做支撑柱。

水平或垂直阵列的连体硅胶按键结构。这种连体硅胶按键一般为数码、电子产品的功能键，例如播放、快进、上下曲等。

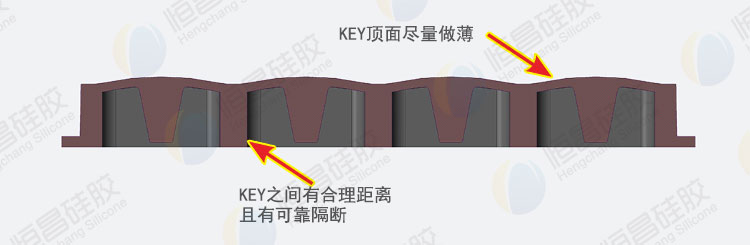

水平阵列的连体硅胶按键

如上图，水平或垂直阵列的连体硅胶按键的结构设计会更复杂一直，整理起来也就是2个重点：

1. KEY之间保持合理的间距，不能过小，且KEY之间必须进行良好隔断；
2. KEY顶部要做到尽量薄，这样才能确保在按下其中一个KEY是，不会牵扯到其他KEY。

上述几个只是典型的连体硅胶按键的结构，在实际应用中，受结构、外形、体积等影响，需要根据实际情况来调整，若您有任何疑问，欢迎随时与恒昌硅胶客服联络，我们将随时为您提供需要的服务。
